Großprojekt zur Grubenentwässerung

Januar 2023

Die Konstruktionsarbeiten einer größeren Pumpstation zur Grubenentwässerung in einem Zementwerk stehen kurz vor dem Abschluss. Das Konzept enthält einige technische Herausforderungen.

Für einen der größten Baustoffproduzenten der Welt sind wir mit der Lieferung der Pontonanlage für eine Pumpstation beauftragt worden. Das Konzept der neuen Pumpstation, an dem wir ebenfalls mitgearbeitet haben, sichert einen möglichst gleichbleibenden Grundwasserstand in einem Kreidetagebau. Bei der Umsetzung und Gestaltung galt es, einige anspruchsvolle Anforderungen zu erfüllen. Derzeit werden letzte Details in der Konstruktion geklärt.

Die gesamte Pumpstation ist in einzelne Segmente untergliedert. Die exponierte Lage auf ca. -60 m NHN, die steile Böschungsgestaltung und die notwendige Ausfallsicherheit erfordern eine spezielle Modulbauweise. Der ganzjährige Betrieb und die Service- / Reparaturmöglichkeit auf bzw. im Wasser sorgen für zusätzliche Herausforderungen.

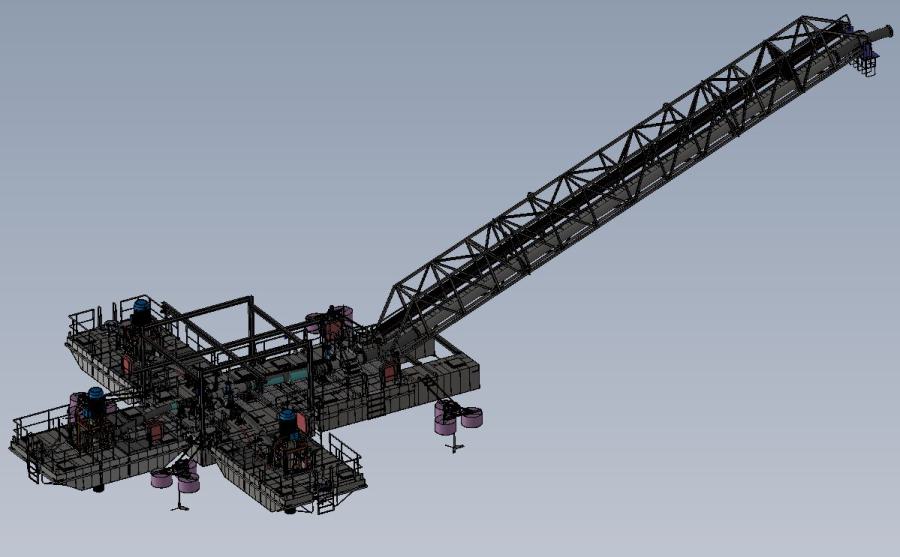

Über einen selbstschwimmenden, 27 m langen Laufgang gelangt man auf den Hauptponton. An diesem sind drei einzelne Pumpenpontons gelenkig und abkoppelbar befestigt. Auf jedem dieser Einzelpontons ist eine halbgetauchte Pumpe mit einer Leistung ca. 600 m³/h und einer Förderhöhe von ca. 100 m installiert.  Jeder Pumpenponton kann mit einem Außenbordmotor bestückt werden und ist für Reparaturzwecke gesondert verfahrbar.

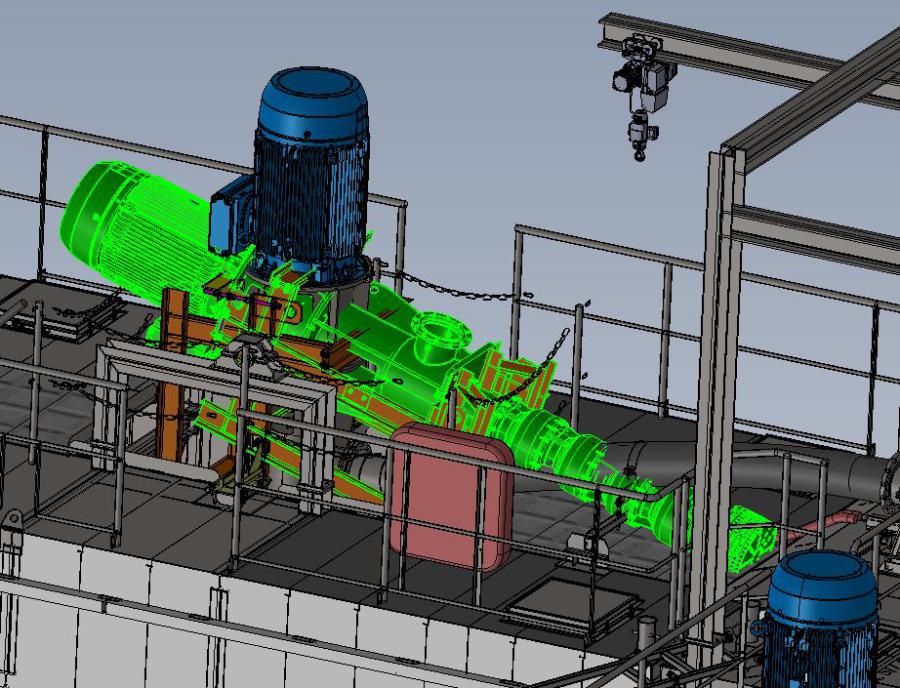

Die Pumpen sind schwenkbar gelagert und können ca. 90° gekippt werden. Für Servicezwecke ist auf dem Hauptponton eine Kranbahn mit zwei sich kreuzenden Kettenzügen installiert. Eine Eisfreihaltung mittels Rührwerken und eine Beheizung der Rohrleitung sichern den Winterbetrieb.
Die Montage ist noch in diesem Frühjahr geplant.
Fortsetzung folgt …
