Großprojekt zur Grubenentwässerung Teil 2

August 2023

Es ist vollbracht! Ende August erfolgte die Inbetriebnahme der neuen Pumpstation zur Grubenentwässerung im Zementwerk der Holcim (Deutschland) GmbH in Lägerdorf. Zuvor galt es erst einmal, die drei großen Frischwasserpumpen auf den Pontons zu installieren. Die Dimensionen der mehrstufigen Kreiselpumpen stellten dabei Betreiber und Montageteam vor einige Herausforderungen.

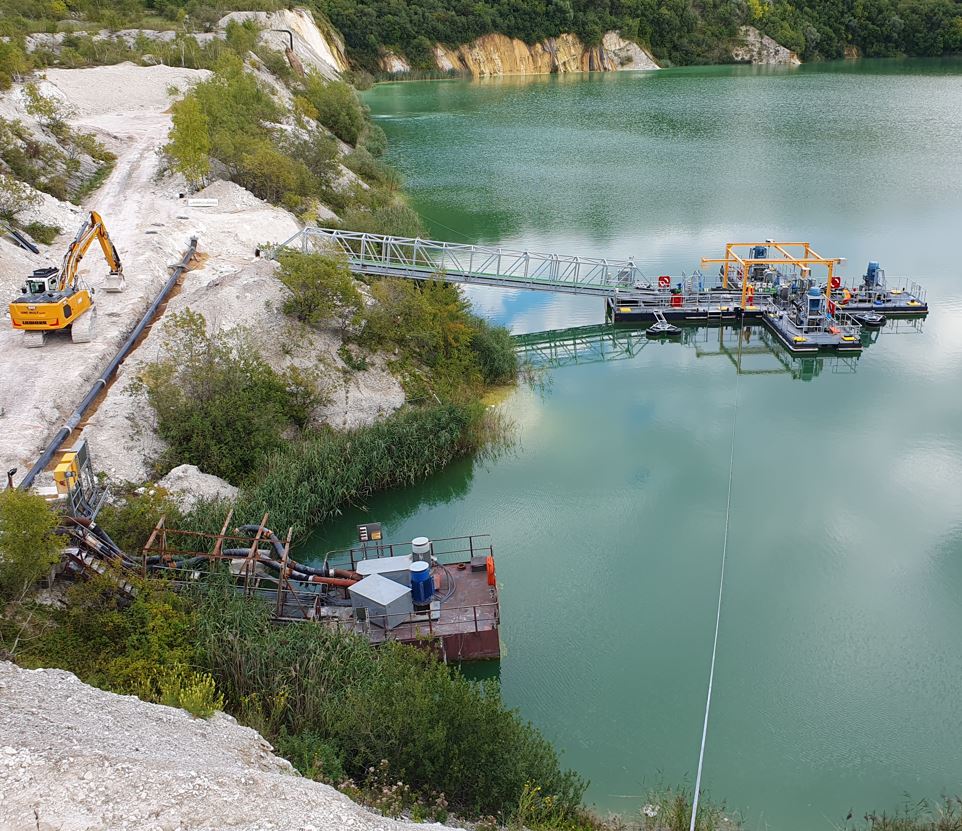

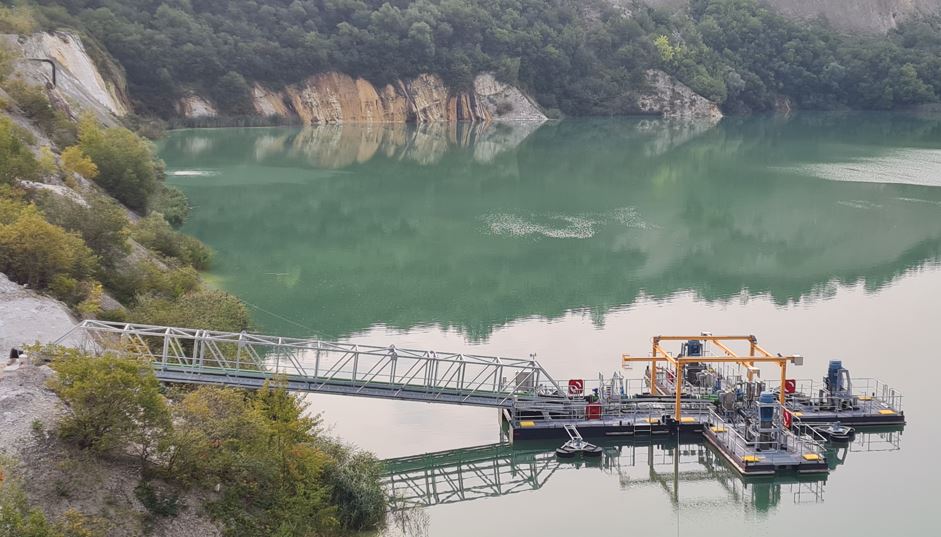

Wie im Januar 2023 vorab berichtet, wurden wir von der Firma Holcim (Deutschland) GmbH mit der Lieferung der Pontonanlage für eine neue Pumpstation im Zementwerk Lägerdorf beauftragt. In dem Kreidetagebau, der dem Zementwerk angeschlossenen ist, wird mit drei mehrstufigen Kreiselpumpen ein möglichst gleichbleibender Grundwasserstand gesichert.

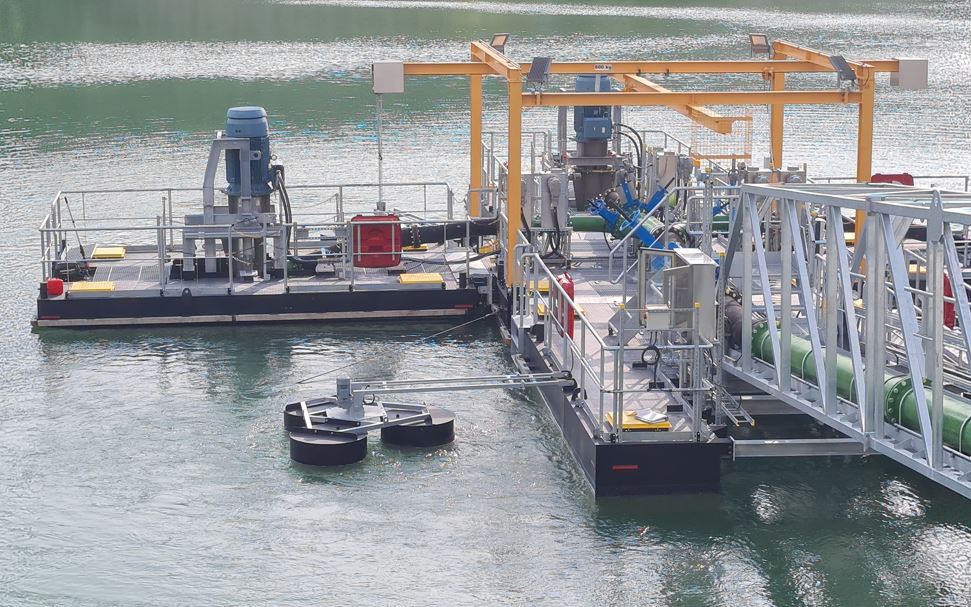

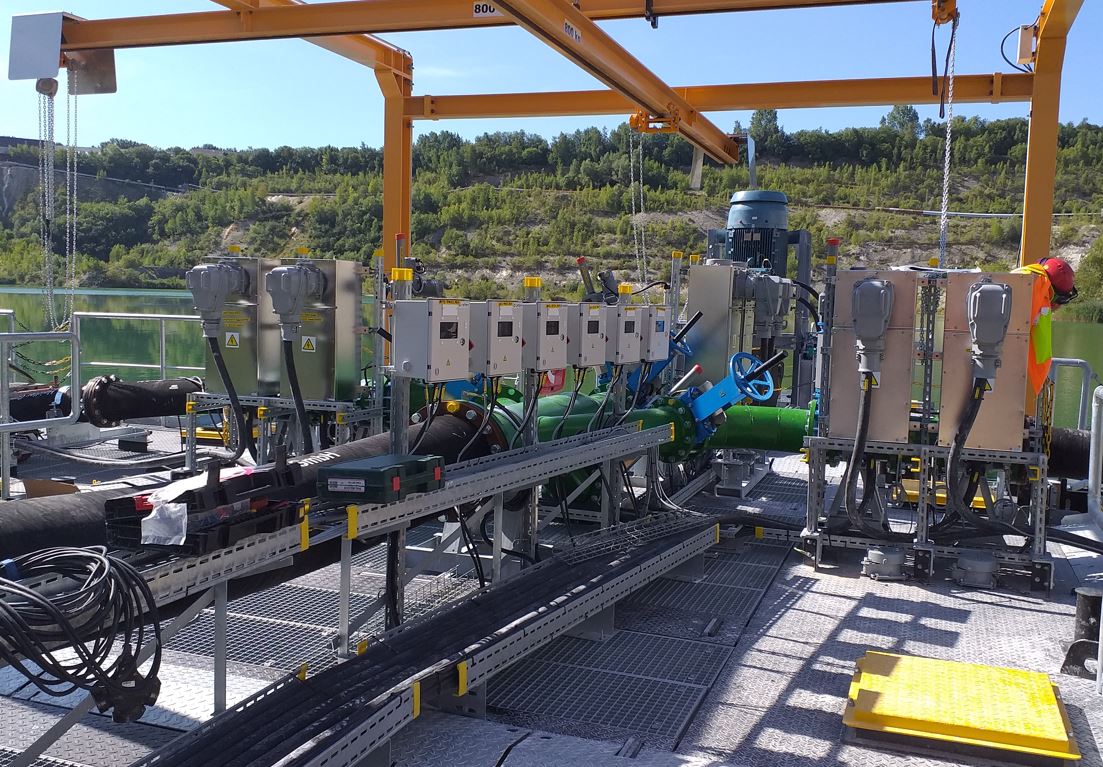

Nachdem im Juni diesen Jahres die Pontonanlage montiert und ins Wasser gehoben wurde, hatten in der Zwischenzeit die Elektriker fleißig gearbeitet. Bedingt durch die abkoppelbaren Pumpenpontons, waren viele Anschlusskästen und Zuleitungen erforderlich. Für den Betrieb und die Steuerung der drei 250 kW-Elektromotoren und elektromotorisch angetriebenen Absperrschieber wurden etliche Meter Kabel benötigt. Insgesamt „verschwanden“ so ca. 3 t an Elektroinstallationsmaterial auf der Pumpstation.

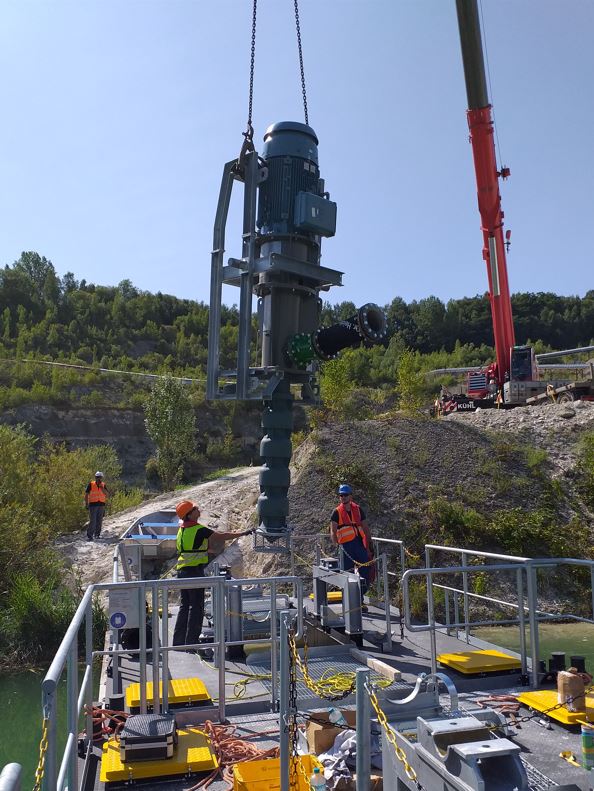

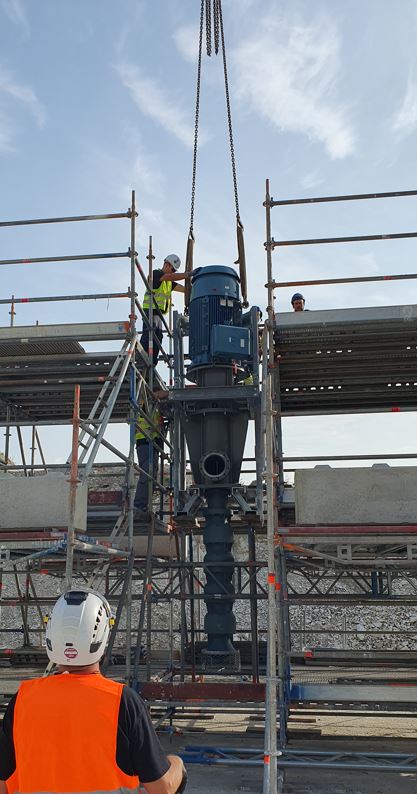

Die Montage und Installation der mehrstufigen Kreiselpumpen erforderte eine gute Planung, ein spezielles Hilfs- bzw. Montagegerüst und Fingerspitzengefühl. Der 90 t-Teleskopkran musste u.a. die Pumpe samt Lagerung millimetergenau in der Aufnahme der schwenkbaren Rahmenkonstruktion platzieren. Kein einfaches Unterfangen! Ein Gewicht von ca. 3,5 t und eine Bauhöhe von ca. 5,20 m für jede Frischwasserpumpe klingen erst einmal nicht viel. Mit Rücksicht auf die notwendige Kranausladung und einem schwimmenden und somit eintauchenden Ablageort ist es dann im Detail jedoch sehr speziell.

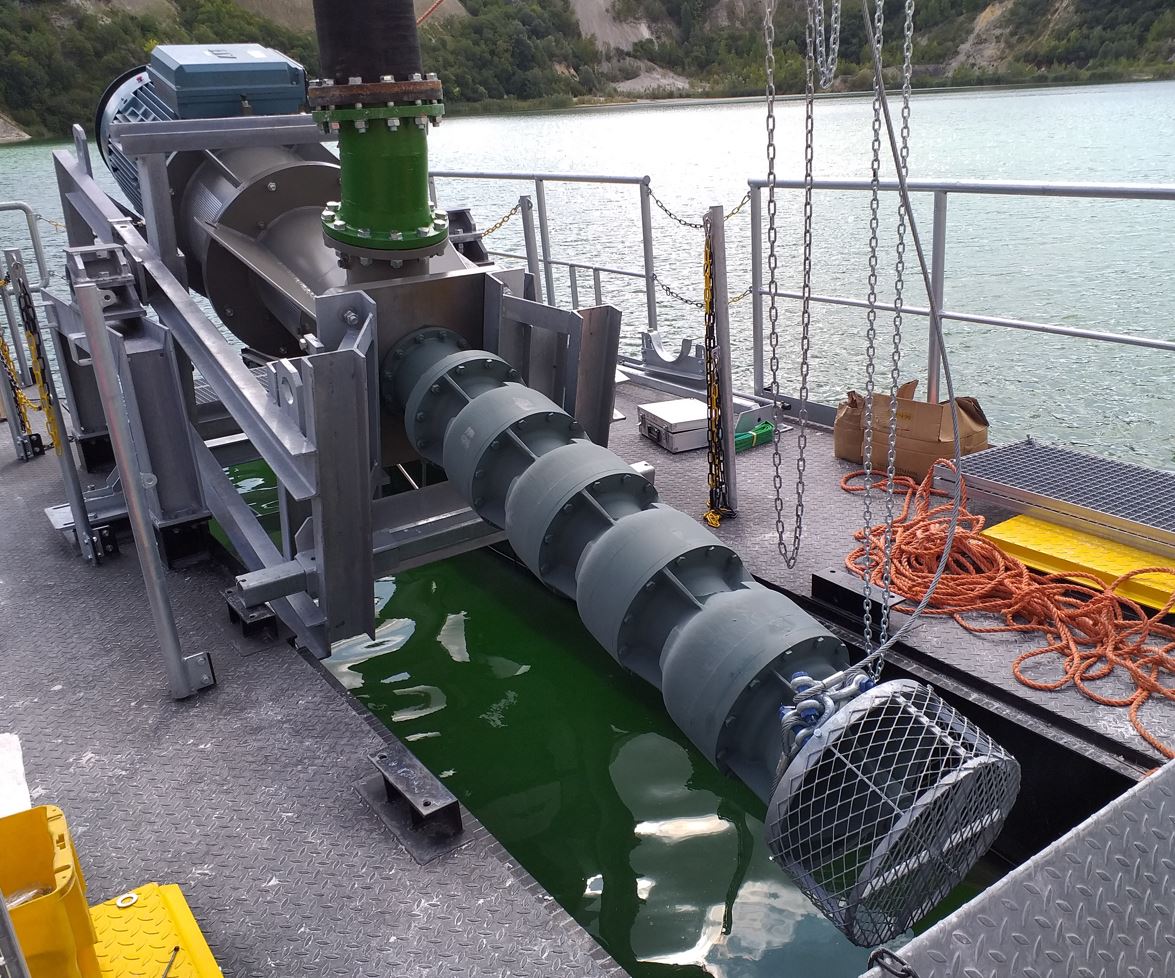

Die letztendliche Inbetriebnahme zeigt: Es hat alles funktioniert. Auch die vorgesehene Schwenkfunktion der Pumpen mittels vorhandenem Krangestell und Kettenzug auf dem Hauptponton der Pumpstation lässt sich problemlos durchführen.
Die Fa. Holcim ist zufrieden mit dem Ergebnis und wir sind stolz auf unsere technische Umsetzung.
Ein großes Dankeschön an alle Projektbeteiligten für die tolle Zusammenarbeit!

Frischwasserpumpstation

Auftraggeber                                                   Holcim (Deutschland) GmbH
                                                                        Zementwerk Lägerdorf
Planung, Konstruktion, Projektleitung             Dr. Klaus Heidler GmbH
Fertigung Stahlbau                                         Stahl- und Anlagenbau Oberelbe GmbH
Montage                                                          Heinz Jentsch Saug-Bagger-Service
                                                                        ASM - Metallbau GmbH

Abmessung Hauptponton                               ca. 14,8 x 5,6 x 1,3 m
Abmessung Pumpenponton                            ca. 7 x 4,3 x 1,2 m
Laufsteg                                                          ca. 27 m lang, Neigung max. ca. 20°
Frischwasserpumpen                                      Fa. Flowserve
                                                                       3x VTP-16 EHM-4
                                                                       jeweils 600 m³/h bei 98,5 m Förderhöhe
                                                                       jeweils 250 kW / 400 V / 50 Hz / frequenzgeregelt
